GeoPodbor

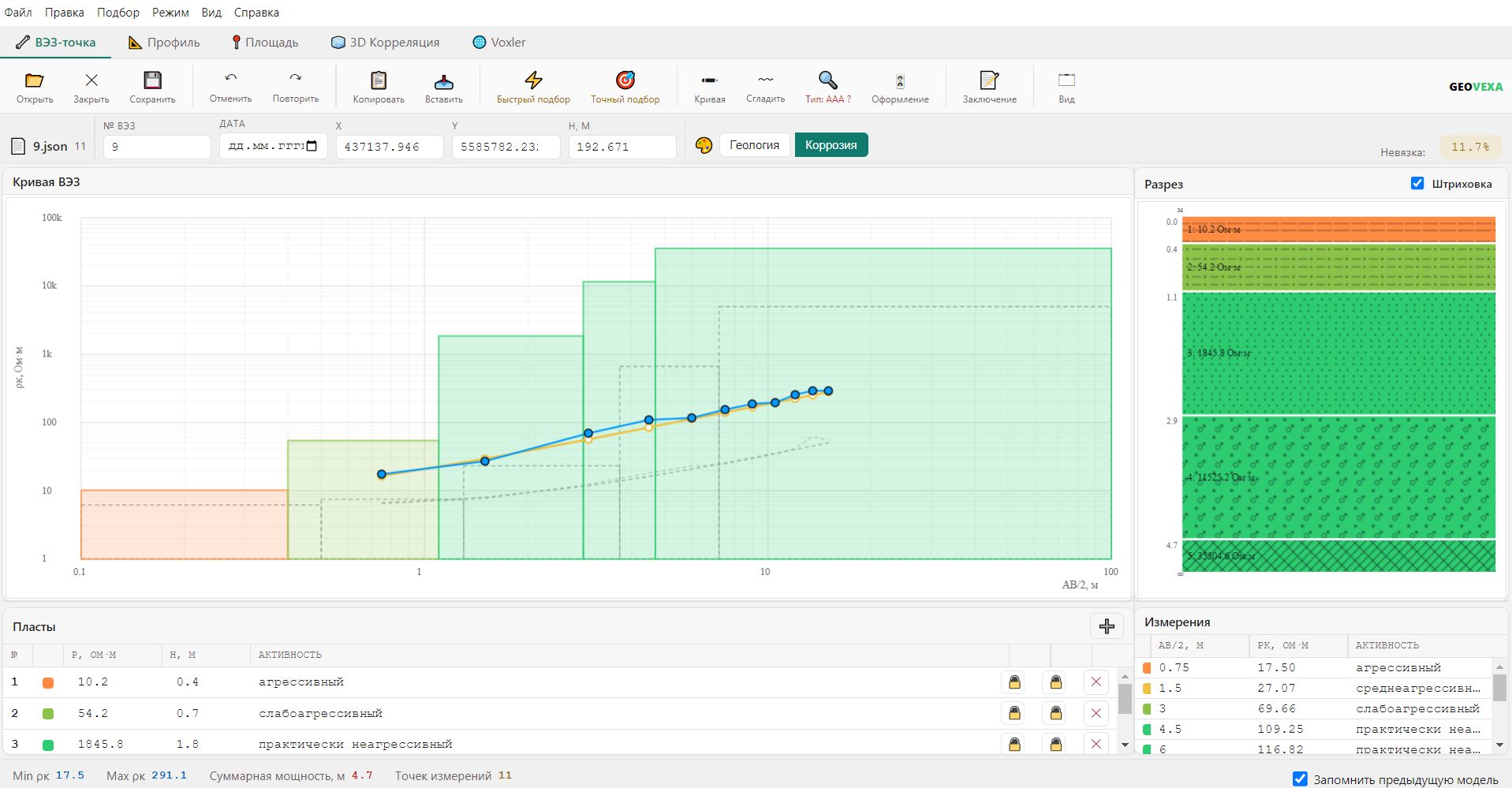

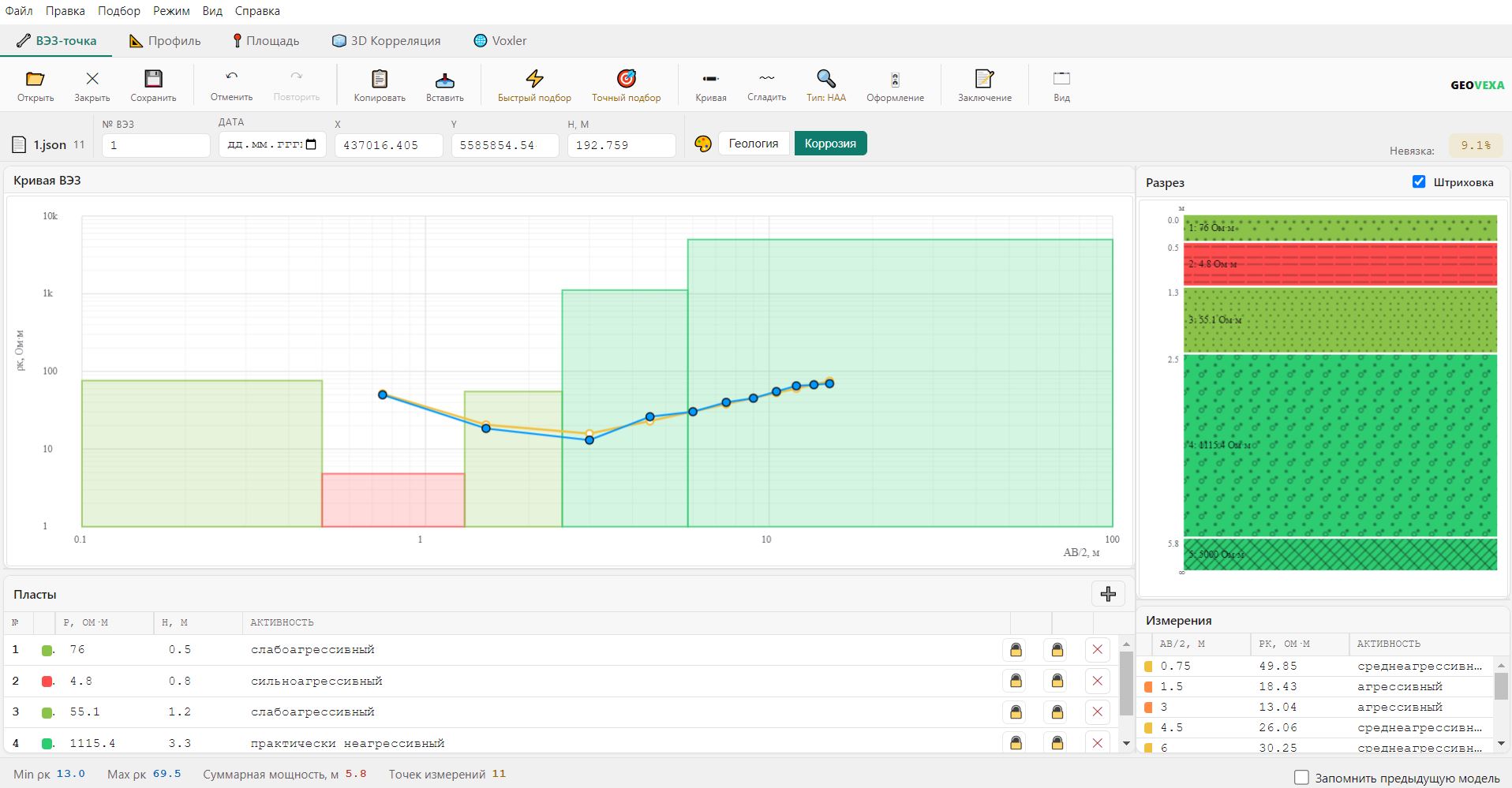

• Ручной и автоматический подбор геоэлектрической модели по кривой кажущегося сопротивления
• Классификация слоёв по литологии или по коррозионной активности (переключение одной кнопкой), с собственной штриховкой для каждого типа грунта
• Анализ типа кривой (H, K, A, Q и их комбинации)

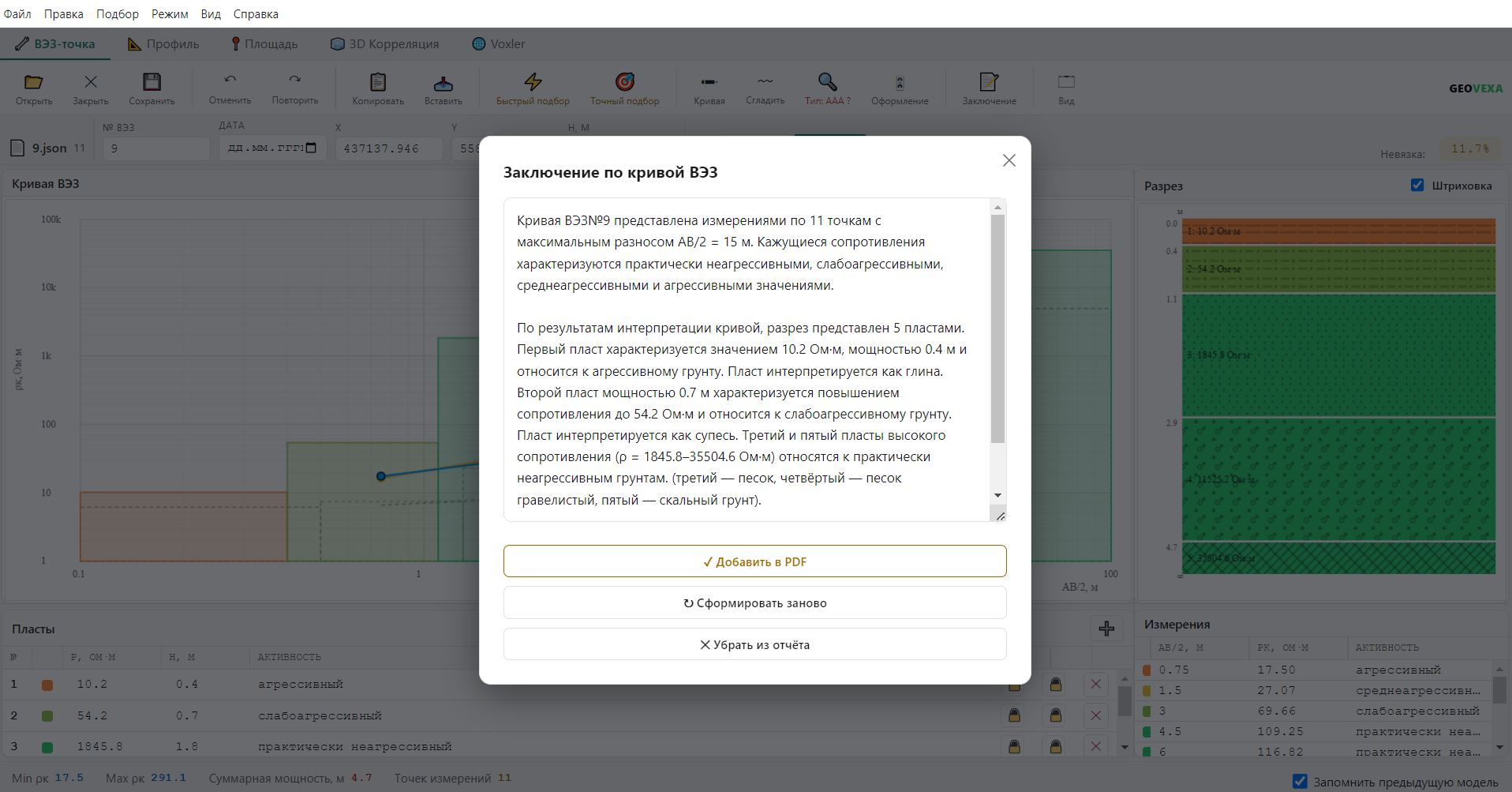

• Автоматическое текстовое заключение по результатам подбора — формируется на основе полученной модели, редактируется вручную
• «Запомнить предыдущую модель» — при подборе следующей кривой предыдущая модель (кривая и пласты) отображается на том же бланке лёгким серым пунктиром, для визуальной корреляции соседних точек прямо в процессе работы
• Полный цикл сохранения/открытия сессии, экспорт в PDF/PNG

• Автоматическая сборка профиля из набора отдельных точек ВЭЗ (упорядочивание вдоль линии профиля)

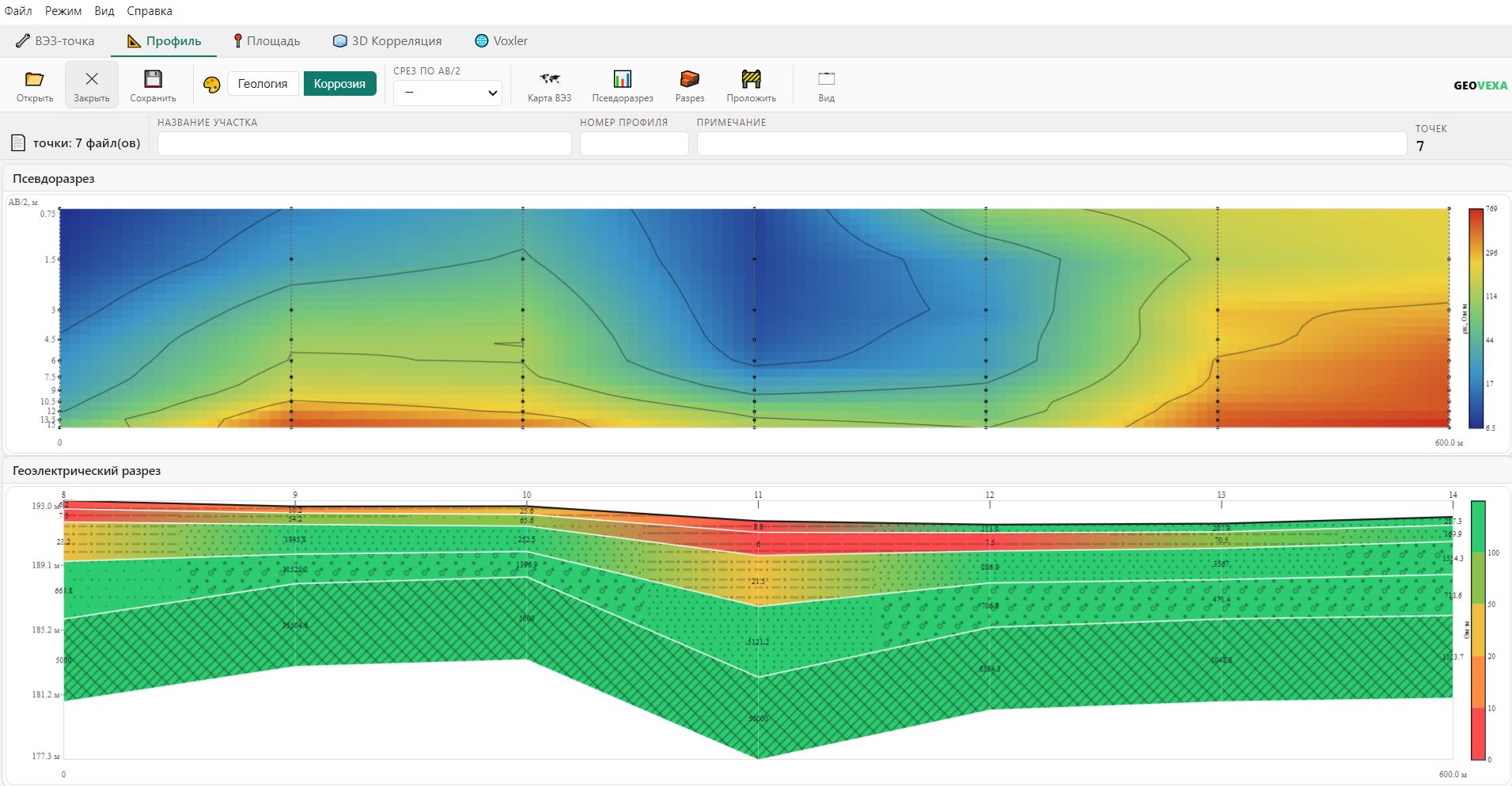

• Три связанных панели: карта расположения точек, псевдоразрез кажущегося сопротивления, геоэлектрический разрез по подобранным моделям
• Функция «Проложить» — прокладка трассы (например, трубопровода) на заданной глубине прямо по разрезу
• Собственный формат профиля, совместимый с браузерной версией; полный экспорт в PDF/PNG

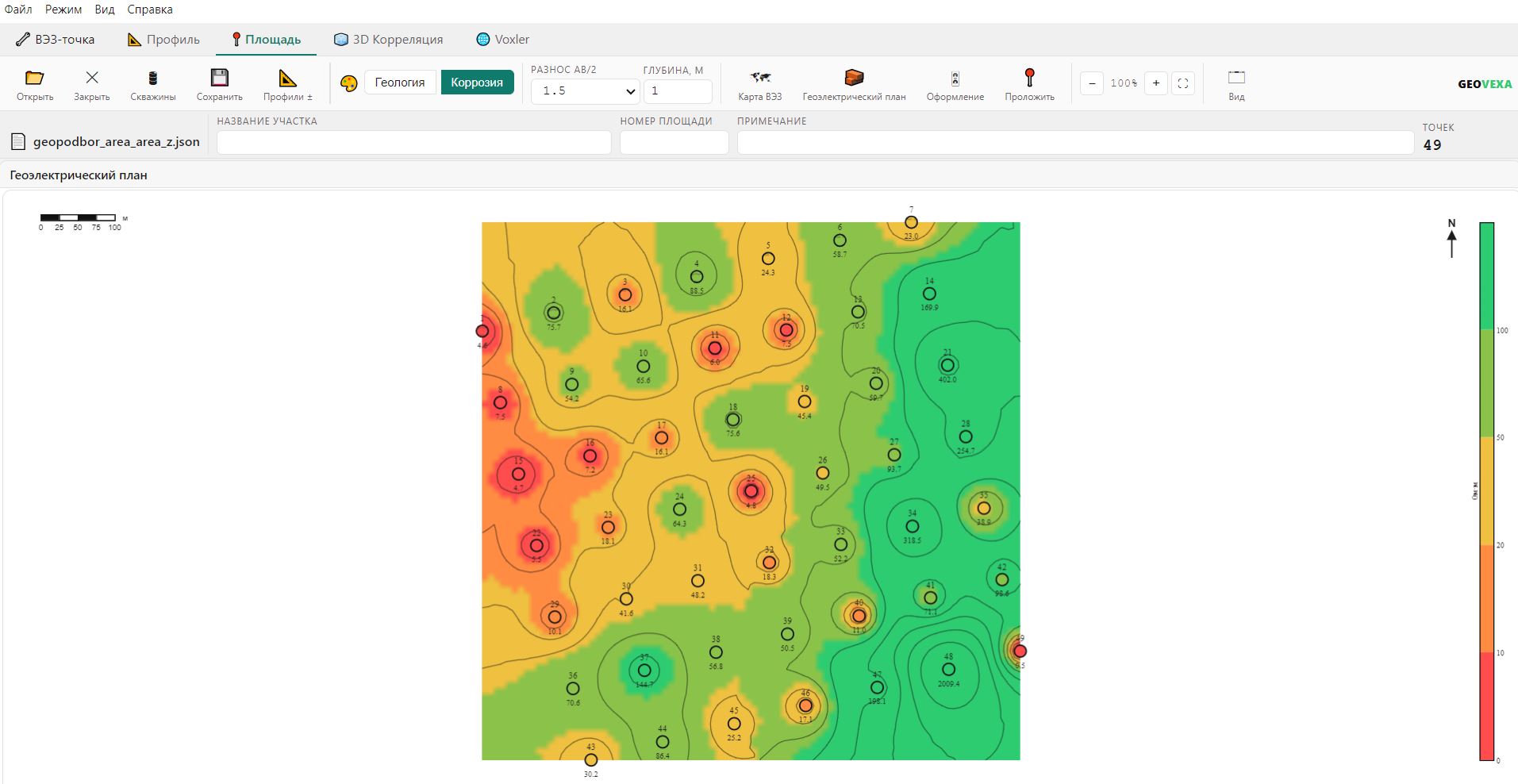

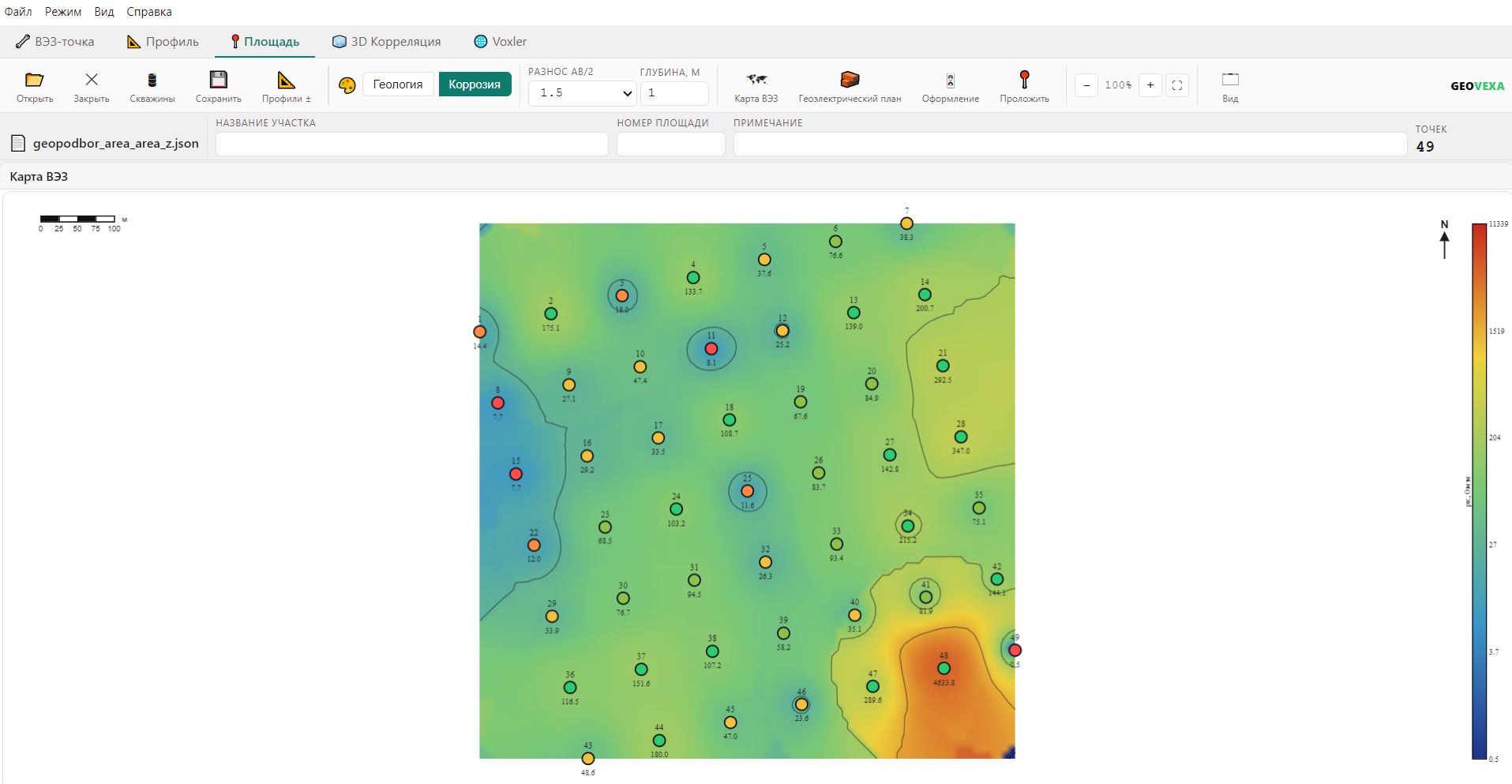

• Два связанных вида: Карта ВЭЗ (срез по разносу AB/2, непрерывная спектральная окраска) и Геоэлектрический план (срез по заданной глубине, дискретная классификация по литологии или коррозионной активности)
• 2D IDW-гридирование с настраиваемым радиусом поиска, количеством изолиний, штриховкой по литологии на маркерах точек
• Добавление и удаление отдельных профилей прямо в уже собранной площади, без пересборки с нуля
• Скважины — импорт из CSV/TXT/Excel (устье, глубина, азимут, угол), отображение двумя концентрическими окружностями на плане, настраиваемое расположение подписей названия/глубины (слева/справа/сверху/снизу), собственный цвет
• Объекты на геоэлектрическом плане — прокладка линии, прямоугольника, произвольного контура или круга (интерактивно, мышью, с живым предпросмотром при рисовании), привязка к конкретной глубине среза, автонумерация, редактирование вершин уже нарисованного контура, полный набор настроек в едином диалоге (название/видимость/цвет линии/толщина/цвет заливки) для каждого объекта
• Интерполяция для экспорта в Voxler — при подготовке точек для объёмной модели можно добавить промежуточные виртуальные профили между реальными и/или дополнительные точки вдоль каждого профиля (линейная интерполяция кривых), чтобы получить более плотное облако точек при редкой сети наблюдений
• Экспорт объектов в Voxler — файлом (независимо от сессии, можно открыть позже) и одновременной передачей в открытую сессию Voxler
• Полное сохранение проекта — не только данные, но и вообще все настройки отображения (изолинии, радиус гридирования, все переключатели «Отобразить» для обеих панелей, выбранный разнос и глубина, какая панель была открыта), чтобы при повторном открытии ничего не пришлось настраивать заново

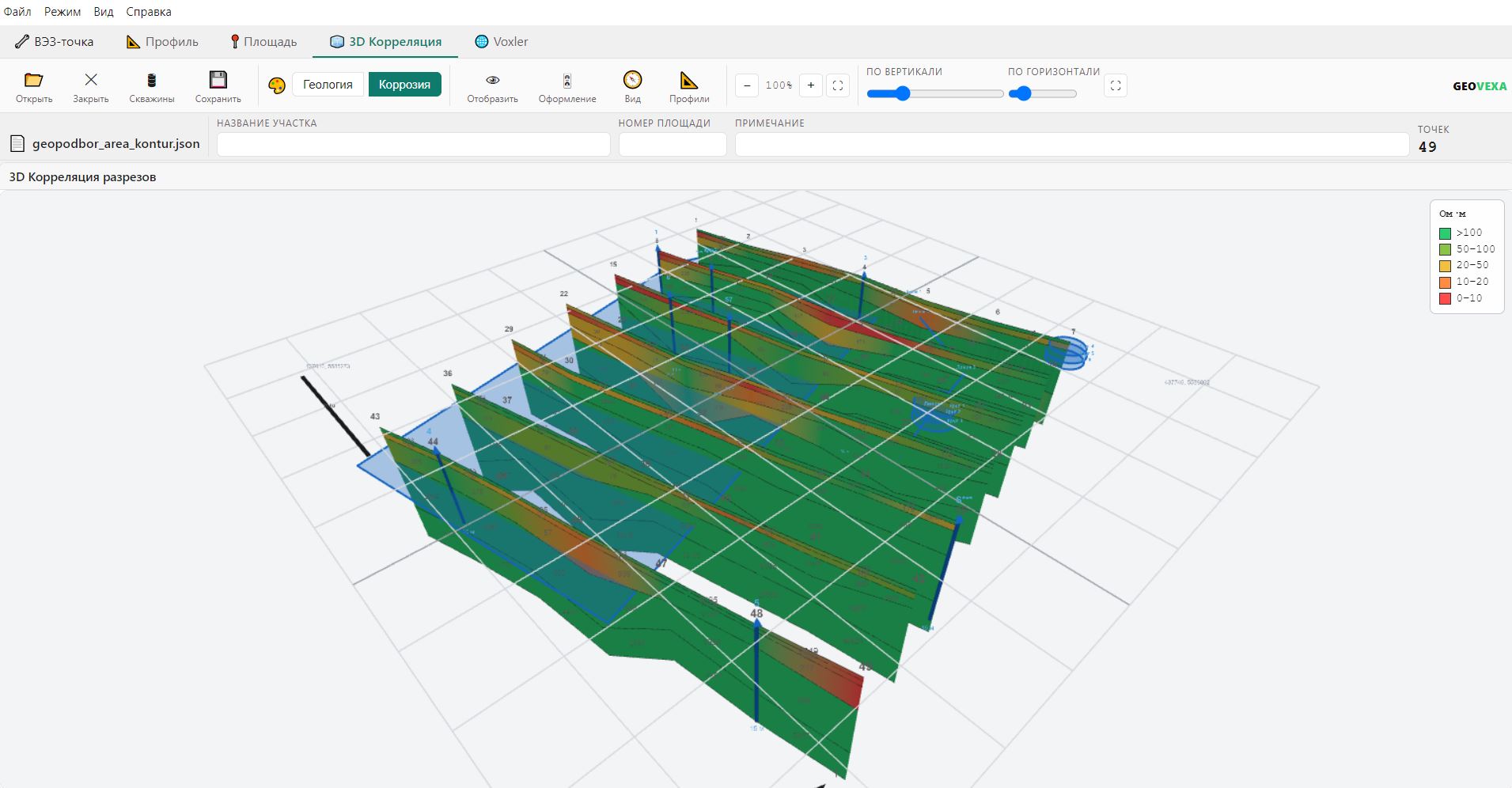

• Трёхмерная сцена из всех профилей одной площади одновременно — стенки разрезов, окрашенные по литологии или коррозионной активности
• Управление ракурсом (7 готовых пресетов: перспектива, сверху, снизу, по сторонам), независимые масштабы по вертикали и горизонтали
• Скважины и картированные объекты из Площади отображаются и здесь — в едином трёхмерном пространстве вместе с профилями
• Настраиваемая толщина линий границ и контуров
• Экспорт готового вида в PDF/PNG

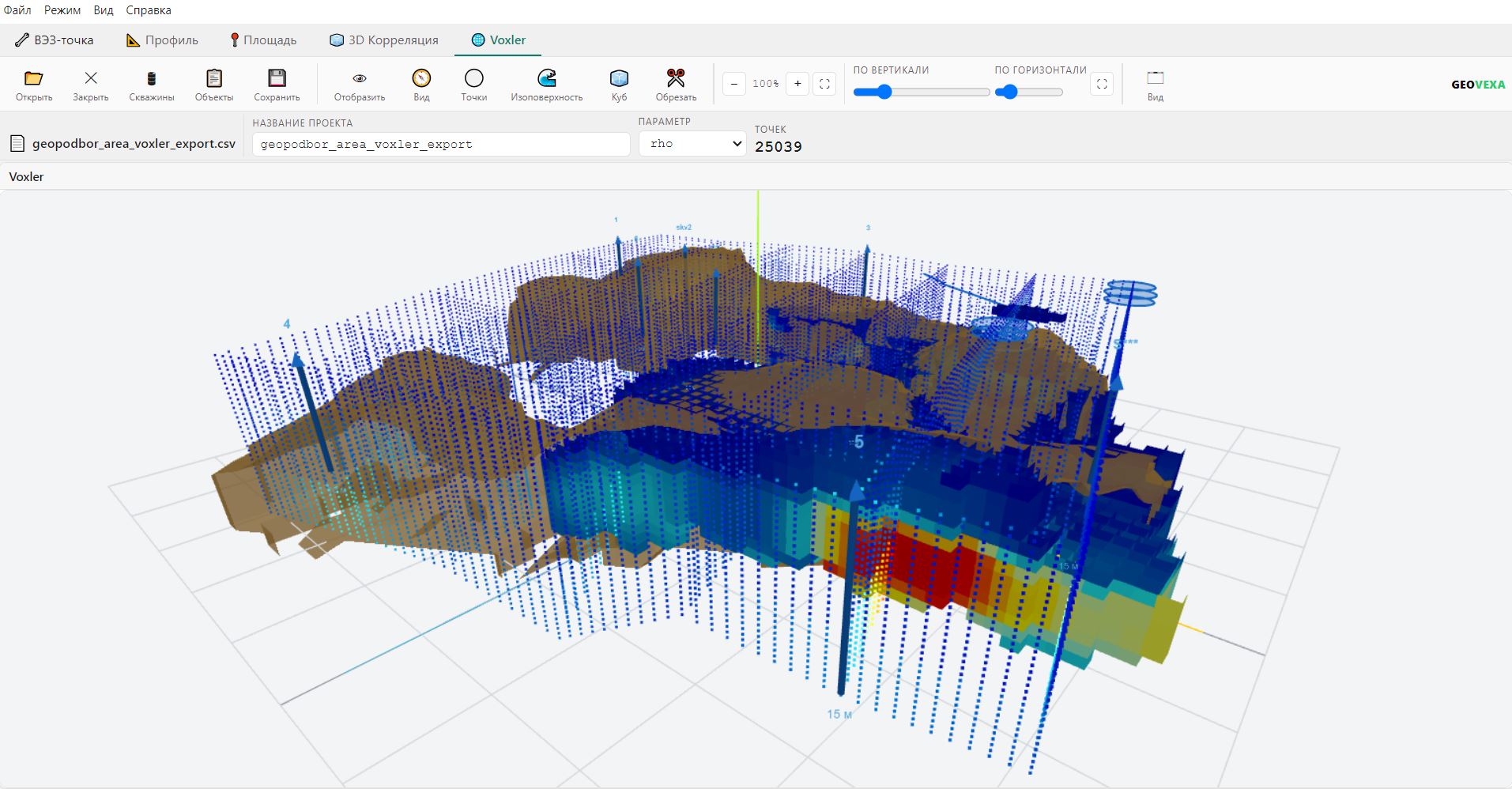

Отдельный, независимый от данных ВЭЗ режим для трёхмерной визуализации любого облака точек «X, Y, Z + параметр» — по аналогии с браузерным решением GeoVoxler, но с более широким набором возможностей.

Три вида, которые можно комбинировать одновременно:

• Точки — облако точек, окрашенное по значению параметра
• Изоповерхность — поверхность заданного порогового значения, построенная marching tetrahedra по 3D IDW-сетке
• Куб — воксельная модель: ячейки сетки, отфильтрованные по диапазону значений, отображаются закрашенными объёмными кубами

Гридирование. Трёхмерное IDW-гридирование с пространственным индексом (для скорости на больших объёмах данных), считается в фоновом потоке, не блокируя интерфейс. Изоповерхность и куб гридируются независимо друг от друга — у каждого свои параметры сетки и радиуса поиска.

Окраска — независимо от фильтрации. У каждого из трёх видов (точки/изоповерхность/куб) — своя палитра и свой диапазон значений именно для окраски, полностью отдельно от диапазона, которым фильтруется, какие данные показывать. Палитры — отраслевой стандарт (Rainbow, Terrain, Grayscale, Cool-Warm, Viridis, Mono White и их обратные варианты), с превью-градиентом прямо в диалоге настройки.

Обрезка. Обрезка по осям (шесть ползунков — с каждой стороны по X/Y/Z) и обрезка по произвольной линии, проведённой прямо на сцене двумя кликами (можно выбрать, какую сторону оставить). Резка по линии — накопительная: можно резать сколько угодно раз подряд, каждый следующий рез добавляется к предыдущим, постепенно вырезая нужную часть модели. Отдельные кнопки сброса — сбросить всё, отменить только последний рез, сбросить всю резку по линии, не трогая обрезку по осям.

Скважины и объекты. Те же скважины, что и в Площади (общие данные), и объекты, экспортированные из Площади (линия/прямоугольник/контур/круг), отображаются в объёмной сцене Voxler; своя независимая от Площади «Все объекты» для управления видимостью и оформлением уже здесь.

Полное сохранение состояния проекта — не просто настройки, а весь результат целиком: обе построенные сетки (изоповерхность и куб, включая уже посчитанные треугольники поверхности — не нужно нажимать «Построить» заново), все палитры и диапазоны, вся обрезка, и даже то, какие именно слои сейчас включены или выключены — при повторном открытии сцена выглядит ровно так же, как её оставили.
